凈化GLYC-50Z液壓油不銹鋼高粘度油濾油機
2018-03-22 17:59
凈化GLYC-50液壓油不銹鋼高粘度油濾油機
一、緒言
1.高粘度油濾油機的過濾應用：
- 高粘度潤滑油的加注；
- 高粘度潤滑油系統工作時的旁路過濾；
- 高粘度潤滑油的過濾；
2.高粘度油濾油機內容概述：
- 產品介紹
- 技術參數
- 工作原理
- 性能特點
- 應用領域
- 相關鏈接
- 執行標準
- 背壓式汽輪機運行規程 二、本 體 結 構
3.高粘度油濾油機解決問題：
高粘度油的過濾主要需要克服流動性差，進油困難、過濾堵塞等幾大技術難題。通過高壓抽吸循環加熱技術，可使高粘度油液在盡快的速度升溫到60℃左右，提高油液流動性，然后通過多級過濾，實現對油液的凈化。
4.高粘度油濾油機的特點：
- 可過濾多種腐蝕性介質，使用溫度可達200℃。
- 精過濾器可根據用戶的不同需要，選擇不同的精度，達到所需要的要求。
- 特別適合高粘度油的加注和過濾。
- 吸油口粗過濾器保護油泵，并延長主過濾器的使用壽命。
- 本濾油機采用高粘度油專用泵，輸送流體平穩、無脈動、噪音低、振動小，有很強的自吸能力。
- 采用熱繼電器保護，防止電機過載所造成的電機損壞。
- 管路設有溢流保護裝置，可有效保護液壓系統的安全。
- 泵后設有兩級精過濾器，使油液快速達到很高的清潔度。

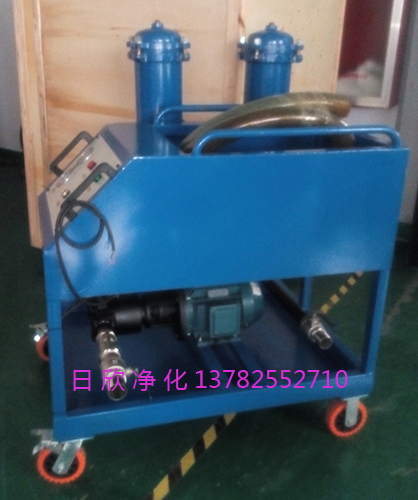

凈化GLYC-50Z液壓油不銹鋼高粘度油濾油機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
不銹鋼 高粘度油濾油機 GLYC-50 液壓油 凈化
凈化GLYC-50液壓油不銹鋼高粘度油濾油機
二、正文
1.產品介紹
高粘度油濾油機是針對220~760#高粘度潤滑油、齒輪油、磨煤機油的凈化過濾設備。它廣泛用于機械、冶金、礦山、石油、化工、電力、鐵路等領域，對各種高粘度潤滑油品凈化。
潤滑油粘度是指液體受外力作用移動時，分子間產生的內磨擦力的量度。是評定油品流動性的指標。粘度隨溫度的升高而降低。一般泛指常溫下粘度220至760CST的粘度范圍。
新鄉市日欣凈化設備有限公司高粘度油濾油機系列型號：
- GLYC-40
- GLYC-160
- GLYC-50
- GLYC-25
- GLYC-63
- GLYC-100
凈化GLYC-50液壓油不銹鋼高粘度油濾油機

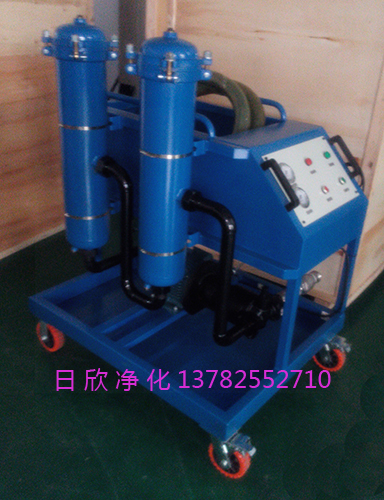

凈化GLYC-50Z液壓油不銹鋼高粘度油濾油機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
| 型號 | GLYC-50 |
| 外形尺寸mm LxBxH | 1500x740x1020 |
| 重量kg | 240 |
| 電機功率kw | 3.0 |
| 濾芯更換壓差MPa | 0.2 |
| 使用溫度℃ | 5~80 |
| 原始壓力損失MPa | ≤0.2 |
| 電 源 | AC 380V三相，50Hz |
| 粗過濾精度μm | 100 |
| 精過濾精度μm | 3、5、10、20、40 |
| 額定流量L/min | 50 |
| 額定壓力MPa | 1.0 |
| 推薦使用粘度cSt | 10~760 |
凈化GLYC-50Z液壓油不銹鋼高粘度油濾油機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.高粘度油濾油機工作原理
它的獨特之處在于設備配置了恒溫加熱裝置，可以實現0-100攝氏度范圍的自主加溫功能。
GLYC加熱超壓保護型此型號設置壓力保護裝置，當工作壓力超過0.3Mpa時，設備會報警且自動停機。
屬于節能環保設備，用戶可以將用過之后的污油臟油過濾之后，循環利用。
特別適合用于粘度比較高的齒輪油等，也適合用于環境使用溫度偏低的區域使用，如冬天的新疆、北方、內蒙古等地。
預先加熱降低油品粘度之后，再用過濾機進行雜質過濾、油品凈化處理。
GLYC系列同樣有超壓保護型，防爆型，標準型。
不同的客戶可以根據不同的需要選擇合適型號配置的濾油機。
能保護濾芯及電機不因壓力太高而損壞，提醒作操者及時清洗或更換濾芯。
GLYC高粘度油加熱型高精密移動式過濾加油機,能精細過濾油中有害的機械雜質(含灰塵，鐵屑類雜質)，三級過濾，手推式設計。
設備操作無需工作人員一直看守設備，操作起來更簡單、方便。
4.性能特點
設有三級過濾、輕便靈活、操作方便、超低價格、不用濾紙、不污染場地- 采用優質濾材，納污量大、耐腐蝕、耐高溫，機械強度好，除雜質精度高。
- 油中機械雜質經過濾后達國家新油標準。
- 該機小型輕便，結構緊湊，移動靈活。
- 整機效率高，工作噪音低，壽命長。
- 操作簡便，維護間隔長，低能耗，運行成本小，濾油效率高。
- 提供最佳的性能和最緊湊的設計。
- 可方便的用于單獨抽油、注油、補油功能，以滿足現場使用要求。
5.應用領域
- 石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
- 汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
- 電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
- 鐵路內燃機及發電機：潤滑油及機油的過濾。
- 紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
- 冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
- 機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
- 火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
6.相關鏈接
濾油機廠家,pall濾芯,液壓油,日欣凈化,8314,日欣凈化HH8314F40++XBR24DCeW液壓油替代PALL濾芯廠家,日欣新聞,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器HC2206FKP3H,替代HC2206FKP3H,替代HC2206FKP3H濾芯,替代PALL濾芯,替代頗爾濾芯,替代HC2206FKP3H PALL頗爾濾芯,替代PAll頗爾濾芯,新鄉市
濾芯,手提便攜濾油機,BLYJ系列,液壓油,增強,濾芯BLYJ系列XWa液壓油增強手提便攜濾油機,過濾凈化技術,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器的廠家,專門為電力、冶金、石
高粘度濾油車,GLYC-25,凈化,高檔,潤滑油,福州凈化GLYC-254It潤滑油高檔高粘度濾油車,傳統經典技術,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器的廠家,專門為電力、冶金
不銹鋼,濾油機廠家,微型濾油機,汽輪機油,日欣凈化,BLYJ系列,日欣凈化BLYJ系列汽輪機油不銹鋼微型濾油機廠家,傳統經典技術,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器的廠家,專
日欣凈化,HC0653FAG39Z,離子除酸,EH油,濾芯,晉中日欣凈化HC0653FAG39ZDNJEH油離子除酸濾芯生產,互聯網+過濾凈化技術,新鄉市日欣凈化設備有限公司,屬新鄉市定點生
GLYC,高粘度濾油機,過濾器,高級,齒輪油,宜春過濾器GLYCa3G齒輪油高級高粘度濾油機,傳統經典技術,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器的廠家,專門為電力、冶金、石化、
日欣凈化濾油機廠家
http://www.ghuolvjinghua.com
7.執行標準
1.JB/T4297－92:- 標準名稱:《泵產品涂漆技術條件》
- 標準名稱:《泵產品清潔度》
(ISO2941-1974)
- 標準名稱:液壓濾芯—抗破裂性的驗證
- 適用設備:濾芯抗破裂試驗臺50
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min
(ISO3724- 1976)
- 標準名稱:液壓濾芯 流動疲勞特性的驗證
- 適用設備:濾芯抗破裂試驗臺200
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
(ISO2942-2004)
- 標準名稱:液壓濾芯結構完整性檢驗
- 適用設備:冒泡試驗臺MP-15K
- 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
- 標準名稱:《電氣設備通用技術條件》
(ISO3724- 1976)
- 標準名稱:液壓濾芯 流動疲勞特性的驗證
- 適用設備:濾芯抗破裂試驗臺100
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min
- 標準名稱:《泵的噪聲測量與評價方法》
(ISO3724- 1976)
- 標準名稱:液壓濾芯 流動疲勞特性的驗證
- 適用設備:濾芯抗破裂試驗臺50
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min
- 標準名稱:《泵的振動測量與評價方法》
- 標準名稱:《泵用鑄鋼件技術條件》
(ISO3968-2001)
- 標準名稱:液壓濾芯 壓降流量特性的測定
- 適用設備:冒泡試驗臺MP-15K
- 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
- 標準名稱:《泵用抗磨白口鑄件》
- 標準名稱:《真空凈油機技術條件》
8.凈化設備背壓式汽輪機運行規程 二、本 體 結 構
本汽輪機為單缸背壓式汽輪機，本體主要由轉子部分和靜子部分組成。轉子部分包括主軸、葉輪葉片、危急遮斷器、滾珠推力軸承、汽輪機端半聯軸器等；靜子部分包括汽缸、汽閥總成、過載閥、噴嘴組、轉向?qū)~環、汽封、軸承、軸承座、調節汽閥連桿、危急遮斷器連桿、油箱底盤等。1、汽缸
本機組汽缸為單缸結構，汽缸為鑄鋼件, 汽缸下部分成兩部分,用法蘭面和螺栓連接，側排汽，下半汽缸后部的兩側均設有排汽口，以方便現場布置。
汽閥總成側掛在汽缸前部的右側，新蒸汽從汽閥總成入口進入汽閥總成殼體內，由調節汽閥控制進汽量。汽閥總成通過汽閥座架支撐在油箱底盤上。
過載閥用螺栓固定在汽缸前部的左側，當汽輪機在額定工況運行時處于常關位置，當負荷增加或超負荷時將其打開，以提高機組出力。
汽缸通過半圓法蘭與前軸承座連接，前軸承座通過彈性支撐安放在油箱底盤上，當汽缸受熱膨脹時，半圓法蘭推動前軸承座向前移動，由彈性支撐承受機組運行過程中的熱膨脹。
在汽缸下半底部的排汽口處設有疏水口。
2、蒸汽室
本機蒸汽室與汽缸鑄為一體。新蒸汽由調節汽閥控制進入蒸汽室后直接進入噴嘴組。
3、噴嘴組、轉向?qū)~環
本機噴嘴組通過螺栓與蒸汽室連接。轉向?qū)~環則固定在噴嘴組上。
4、汽封
本機設有前、后汽封，結構相同。轉子上鑲有汽封片，與汽封齒構成迷宮式汽封。小量漏汽通過軸封冷卻器抽出，以冒汽管不冒出蒸汽為準。
5、轉子和葉輪
本機組轉子采用套裝式轉子，為葉輪套裝結構，是帶反動度的雙列沖動級，雙列復速級葉輪“紅套”于主軸上。轉子前端裝有危急遮斷器，同時設有轉速傳感器齒輪，后部凸起的輪盤上設有盤車用插孔，可用隨機供應的盤車工具進行手動盤車。汽輪機轉子通過聯軸器與被驅動設備的轉子連接。汽輪機轉子在制造廠內進行了嚴格的動平衡。
6、軸承及潤滑
汽輪機徑向軸承采用橢圓軸承,推力軸承采用滾珠軸承，徑向軸承采用強制潤滑。
前、后軸承座帶有冷卻水室，以便冷卻軸承座中的潤滑油。機組還配有油冷卻器，冷卻軸承進口潤滑油。
7、前軸承座
前軸承座內裝有徑向軸承，頂部裝有溫度計，機械液壓調速器(或電子液壓執行器)安裝在前軸承座的前端部。前軸承座通過彈性支撐安放在油箱底盤上。前軸承座下部設有冷卻水循環腔室，用以降低前軸承座內部溫度。
8、后軸承座
后軸承座內裝有汽輪機后軸承，頂部裝有溫度計。后軸承座安裝在油箱底盤的后底板上，安裝就位后，配鉸地腳法蘭面上的定位銷。后軸承座下部設有冷卻水循環腔室，用以降低后軸承座內部溫度。
9、油箱底盤
前軸承座、后軸承座、汽缸、汽閥總成、齒輪箱(當配備有時)與油箱底盤連成一體，以便于主機在制造廠內組裝完畢后整體運輸?shù)浆F(xiàn)場。
10、調節系統
懸掛式自動主汽門位于汽缸前部,新蒸汽通過其進入蒸汽室。機組啟動時, 手動打開主汽門沖轉,當保安系統動作時通過杠桿使主汽門動作。調節汽閥用來調節進汽量,而進汽量決定著汽輪機的轉速和功率。調節汽閥通過WOODWARDTG17機械調節器帶動。當轉速升到2000rpm以上時，調速器控制汽機轉速。調速器由汽輪機主軸帶動。
所有控制調節系統的信號變換機構都集中裝在前軸承座上，
前后汽封采用迷宮式汽封。
