日欣凈化LYC-J系列WTY汽輪機油分離聚結脫水過濾機
2017-10-30 12:59
日欣凈化LYC-J系列汽輪機油分離聚結脫水過濾機
一、前言
1.聚結脫水過濾機適用油類：
- 透平油;
- 壓縮機油;
- 潤滑油;
- 液壓油;
2.聚結脫水過濾機內容概述：
- 產品介紹
- 技術參數
- 執行標準
- 相關鏈接
- 工作原理
- 應用領域
- 性能特點
- 凈化背壓式汽輪機運行規程 三、調節、保安系統
3.聚結脫水過濾機的過濾應用：
- 各類油品的再生凈化；
- 汽輪機油及變壓器油的凈化；
- 過濾油中的固態顆粒，清潔度達到NAS6級或更高;
- 液壓潤滑油系統清潔度的全面提高；
- 無需加熱、抽真空和高速離心，能耗低、使用費用低;
- 脫出油中游離水分，處理后水份含量低于100PPM;
- 液壓潤滑油的除水及除雜質過濾；
- 高效破除油中的全部油水乳化結構;
- 具有過濾精度高，納污容量大，濾芯使用壽命長，脫水效率高;
- 集精密過濾、高效脫水兩種功能于一體;
- 設備在線運行，自動控制，無人值守;
- 大流量連續處理;
- 不會改變油液的物理、化學性質，延長油液的使用壽命;
4.聚結脫水過濾機解決問題：
液壓潤滑系統中水的存在，會引起油液氧化，使油液變質，減小油膜厚度，降低潤滑性，引起油液變性聚合而形成大分子，使油液粘度改變，形成有機酸，進而腐蝕金屬表面，降低或喪失油液的介電強度。對于傳統的過濾與分離設備，從相互混雜在一起的一種液體中分離出另一種液體尤為困難，我公司研制的聚結分離式濾油機，集精密過濾和高效脫水為一體，可有效清除油液中的顆粒雜質和乳化水、游離水，而不損害原產品的品質。對于含大量水分子的油液，其分離效果尤為顯著，分離速度是傳統分離速度的幾倍到幾十倍。

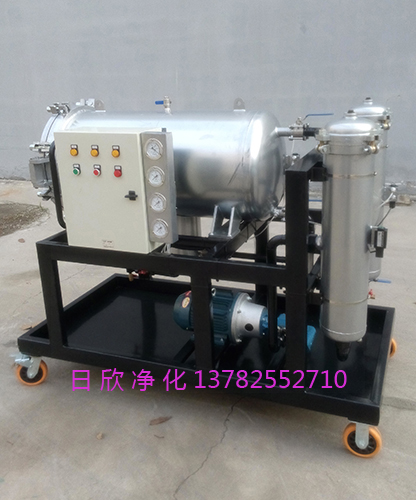

日欣凈化LYC-J系列WTY汽輪機油分離聚結脫水過濾機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
日欣凈化 LYC-J系列 汽輪機油 分離 聚結脫水過濾機
日欣凈化LYC-J系列汽輪機油分離聚結脫水過濾機
二、正文
1.產品介紹
集精密過濾和高效過濾兩種功能于一體，高效的清除油液中的顆粒污染物、乳化水、溶解水、游離水，過濾精度可達到NAS4-6級，實現連續運行和無人值守，具有壓力式、離心式、真空式濾油機無法比擬的優越性。
為了徹底解決各種油中含水量過多等問題，采用“聚結分離”脫水技術，開發出LYC-J系列聚結脫水濾油機。
新鄉市日欣凈化設備有限公司聚結脫水濾油機系列型號：
- LYC-J25
- LYC-J50
- LYC-J200
- LYC-J400
- LYC-J100
- LYC-J150

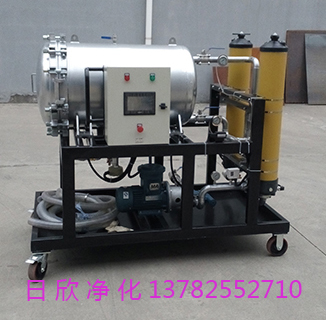

日欣凈化LYC-J系列汽輪機油分離聚結脫水過濾機
日欣凈化LYC-J系列WTY汽輪機油分離聚結脫水過濾機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
| 型 號 | LYC-J25-*/** | LYC-J50-*/** | LYC-J100-*/** | LYC-J150-*/** | LYC-J200-*/** | LYC-J400-*/** |
| 使用溫度℃ | 25~80 | |||||
| 電機功率kw | 0.75 | 1.1 | 2.2 | 4 | 5.5 | 13 |
|
外形尺寸mm LxBxH |
1200x800 x1250 |
1350x800 x1400 |
1740x980 x1450 |
1800x1000 x1540 |
1840x1050 x1780 |
3180x1600 x2000 |
| 濾芯更換壓差MPa | 0.2 | |||||
| 電 源 | AC 380V三相，50Hz | |||||
| 濾后含水量ppm | ≤100 | |||||
| 額定壓力MPa | 0.6 | |||||
| 原始壓力損失MPa | ≤0.1 | |||||
| 額定流量L/min | 25 | 50 | 100 | 150 | 200 | 400 |
| 重量kg | 150 | 200 | 300 | 520 | 860 | 2860 |
| 推薦使用粘度cSt | 10~120 | |||||
| 粗過濾精度um | 100 | |||||
| 1級精過濾精度um | 10、20 | |||||
| 2級精過濾精度um | 3、5 | |||||
日欣凈化LYC-J系列WTY汽輪機油分離聚結脫水過濾機
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.執行標準
1.GB/T8098－95:- 標準名稱:《泵的噪聲測量與評價方法》
- 標準名稱:《電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范》
(ISO3723-1976)
- 標準名稱:液壓濾芯—端載荷試驗方法
- 適用設備:濾芯抗破裂試驗臺200
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
- 標準名稱:《泵用抗磨白口鑄件》
(ISO2942-2004)
- 標準名稱:液壓濾芯結構完整性檢驗
- 適用設備:冒泡試驗臺MP-15K
- 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
(ISO2941-1974)
- 標準名稱:液壓濾芯—抗破裂性的驗證
- 適用設備:冒泡試驗臺MP-15K
- 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa
- 標準名稱:《泵可靠性驗證試驗》
(ISO2943-1998)
- 標準名稱:液壓濾芯--材料與油液相容性的驗證
- 適用設備:濾芯抗破裂試驗臺100
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min
(ISO3724- 1976)
- 標準名稱:液壓濾芯 流動疲勞特性的驗證
- 適用設備:濾芯抗破裂試驗臺200
- 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
(ISO16889-1999)
- 標準名稱:液壓傳動過濾器-評定濾芯過濾性能的多次通過方法
- 適用設備:多次通過試驗臺30
- 主要參數:測量濾芯過濾精度范圍：4-30μm, 管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選4L/min—30L/min
- 標準名稱:《旋轉電機冷卻方法》
- 標準名稱:《往復活塞中壓氧氣壓縮機 技術條件》
-
標準主要內容:本標準規定了往復活塞中壓氧氣壓縮機（以下簡稱氧壓機）的技術性能、技術要求、試驗方法、檢驗規則和標志、包裝及貯存等要求。
本標準適用于吸氣壓力為（0.002～0.025）MPa、額定排氣壓力為（2～3）MPa、公稱容積流量不大于7000 m3/h的氧壓機。
4.相關鏈接
HC2253FKP16Z,HC2253FKP16Z PALL,HC2253FKP16Z PALL濾芯,HC2253FKP16Z頗爾濾芯,替代HC2253FKP16Z PALL頗爾濾芯,替代HHC4754FKT8H,HC4754FKT8H PALL,HC4754FKT8H PALL濾芯,HC4754FKT8H頗爾濾芯,替代HC4754FKT8H PALL頗爾濾芯,替代HC4754
袋式過濾器,防爆濾油機,高粘度濾油機,除酸濾芯,聚結濾油機,袋式過濾器,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器的廠家,專門為電力、冶金、石化、醫藥、電子、機械制造等行業配套生產各
HC2254FKP16Z,HC2254FKP16Z PALL,HC2254FKP16Z PALL濾芯,HC2254FKP16Z頗爾濾芯,替代HC2254FKP16Z PALL頗爾濾芯,替代H
---新鄉市日欣凈化設備有限公司-屬新鄉市定點生產過濾器的廠家,專門為電力、冶金、石化、醫藥、電子、機械制造等行業配套生產各類濾芯、過濾器裝置等
QLXF有隔板空氣濾芯,防爆濾油機,高粘度濾油機,除酸濾芯,聚結濾油機,空氣過濾器系列,新鄉市日欣凈化設備有限公司,屬新鄉市定點生產過濾器的廠家,專門為電力、冶金、石化、醫藥、電子、機械制造
專業的替代PAll頗爾濾芯和防爆濾油機和高粘度濾油機還有除酸濾芯再有聚結濾油機生產廠家
---新鄉市日欣凈化設備有限公司-屬新鄉市定點生產過濾器的廠家,專門為電力、冶金、石化、醫藥、電子、機械制造等行業配套生產各類濾芯、過濾器裝置等
HC2254FKT8Z,HC2254FKT8Z PALL,HC2254FKT8Z PALL濾芯,HC2254FKT8Z頗爾濾芯,替代HC2254FKT8Z PALL頗爾濾芯,替代HC2254
日欣凈化濾油機廠家
http://www.ghuolvjinghua.com
5.聚結脫水過濾機工作原理
聚結分離內部安裝有兩種不同功能的濾芯---聚結濾芯和分離濾芯。當油液流經聚結分離器時，在其內部經歷過濾、聚結、沉降、分離四個過程階段，實現濾除顆粒污染物、脫出水分的功能。
油液首先從內向外流經聚結濾芯，聚結濾芯是由特殊玻璃纖維及其他合成材料進行適當?shù)慕M合，專門針對油液脫水配制而成，具有良好親水性。聚結濾心具有過濾顆粒污染物、聚結水分的雙重功能。最內層的高精度濾材首先濾除油液中的顆粒污染物；外面的破乳聚結層將油液中的微小水滴聚結成水珠。尺寸較大的水珠會依靠自身的重力沉降到積水槽，尺寸較小的水珠來不及沉降就會被油液挾帶著流向分離濾心。分離濾心是由經過特殊處理的不銹鋼網制成，具有良好的憎水性，當油液從外向內流經分離濾芯時，小水珠被有效的攔截在濾芯外面，只讓油液通過，不讓水分通過，從而進一步分離水分。
不同的液體有著不同的表面張力，而液體流過小孔時，表面張力越小，所通過的速率就越快，當不同的混合液體流入分離器后，首先進入聚結濾芯，聚結濾芯具有多層過濾介質，其孔徑逐層遞增。由于表面張力的差異，油液快速通過濾層，而水卻緩慢的多；又由于聚結濾芯采用親水性材料，微小的水滴更是吸附在濾層表面從而造成水滴的聚結。受動能的作用，小液滴競相通過開孔，逐漸匯成大的液滴，并在重力作用下沉降而與油液分離，通過聚結濾芯后的油液，仍有尺寸較小的水珠在慣性作用下向前至分離濾芯處。分離濾芯由特殊的疏水材料制成，在油液通過分離濾芯時，水珠被擋在分離濾芯的外面，而油液則通過分離濾芯，并從出口排出。
6.應用領域
- 鐵路內燃機及發電機：潤滑油及機油的過濾。
- 冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
- 電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
- 紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
- 石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
- 汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
- 機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
- 火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
7.性能特點
油液首先從初過濾器濾除油液中的顆粒后，進入聚結分離器中，油液通過過濾、聚結、沉降分離四個過程，實現脫出水分的功能，最后輸出凈化油。沉降在積水槽中的水通過積水槽上的放水閥排除。同時可根據油質的情況選擇油液直接通過過濾器濾除油液中的顆粒污染物，輸出凈化油。整機結構：
整機一體化橋架結構，減小了體積。采用整體可拆卸油槽，保證地面無油作業，減少環境污染。
有移動式、固定式、全封閉式、車載式等多種型號可供選擇。
排水系統：
分離出來的水份儲存在儲水罐內，當界面高度到達到設定值時，打開閥門將水排出，直至降到下液面，關閉閥門，停止排水。
聚結系統：
聚結系統由一組聚結濾芯組成，聚結濾芯采用了獨特的極性分子結構，油液中的游離水及乳化水在通過濾芯后，被聚結成較大的水滴，再依靠重力的作用下沉降至儲水罐內。
分離系統：
分離系統的分離濾芯由特殊的疏水材料制成，油液通過濾芯時，水珠被擋在濾芯的外表面，相互聚結直至因重力作用，沉降至儲水罐內。
顆粒過濾系統：
采用高效濾材做過濾介質，超大過濾面積設計，可有效地濾除極細微的顆粒雜質，使油品達到很高的清潔度。
8.凈化背壓式汽輪機運行規程 三、調節、保安系統
一、保安系統保安系統分為機械和電氣兩部分。危急遮斷器、危急遮斷器連桿、汽閥總成組成機械保安部分。轉速齒輪、轉速表、停機電磁鐵組成電氣保安部分。
1、主汽門操作操作主汽門過程中要密切注意汽輪機轉速。首先，順時針旋轉主汽門手輪，制動導向塊將向上移動，并壓縮主彈簧，主汽門中的制動轉軸在扭轉彈簧的作用下與制動導向塊上的制動導向鍵咬合，制動導向塊將被定位。第二步，慢慢逆時針旋轉主汽門手輪，主汽門閥桿將慢慢上升，閥碟將逐步打開。第三步，汽機正常運行后，逆時針旋轉主汽門手輪，直至旋不動為止，此時主汽門將全開，然后將主汽門手輪旋回半圈。
2、手動停機掀起危急遮斷器連桿部套中的手柄，制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。
3、電氣停機使停機電磁鐵激勵，將使得制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。
4、超速停機當汽輪機轉速超過額定轉速的10%～12%時，飛錘的離心力大于彈簧力，飛錘飛出，撞擊危急遮斷器連桿部套中頂桿，使得制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。另一方面，當汽輪機轉速超過額定轉速的9%時，機頭數字轉速表跳機觸點閉合，使停機電磁鐵激勵，實現電氣保護停機。
二、調速部分調速部分是由 Woodward TG-17機械液壓調速器、調節連桿和調閥組成。
1、當機組采用Woodward TG-17 調速器時。
TG-17構成如下：內置油箱、齒輪泵、蓄能器、伺服馬達、錯油門、離心飛輪、反饋杠桿、調速螺釘?shù)取?/p>
當汽輪機處于穩定工況時，錯油門滑閥處于中間位置，伺服馬達活塞下腔油口關閉，高壓油不能進入伺服馬達活塞下腔，而且伺服馬達活塞下腔油也不能泄入油箱，油動機處于穩定位置。
當外部原因引起汽輪機轉速升高時，離心飛輪離心力增大，錯油門滑閥上移，伺服馬達活塞下腔油口與泄油接通，油壓減小，因而伺服馬達活塞下移，驅動軸逆時針轉動，調節汽閥關小，汽輪機轉速下降。同時，由于驅動軸逆時針轉動，使得反饋杠桿下壓錯油門滑閥，使伺服馬達活塞下腔泄油面積減小直至關閉，即錯油門滑閥又回到中 間位置，伺服馬達活塞停止移動，調節汽閥處于新穩定點，汽輪機轉速又在一較低點（取決于轉速不等率） 維持恒定。反之亦然。
當順時針旋轉機械液壓調速器端部的調速螺釘時，反饋杠桿下壓錯油門滑閥，使伺服馬達活塞下腔油口與高壓油接通，高壓油進入伺服馬達活塞下腔，使之上行，調節汽閥開大、汽輪機轉速升高。同時，因為汽輪機轉速升高，離心飛輪離心力增大，錯油門滑閥上移，使伺服馬達活塞下腔進油面積減小直至關閉，錯油門滑閥又回到中間位 置，伺服馬達活塞停止移動，調節汽閥處于新穩定點。反之亦然。
2、當機組采用TG-17E執行器+電子調節器時，電子調節器接收來自轉速傳感器的汽輪機轉速信號并與轉速給定信號相比較，經調節器計算后輸出20~160mA閥位給定指令到TG-17E執行器，通過TG-17E執行器拉動調節汽閥，通過調節汽閥調節進汽量以控制轉速(負荷)。新鄉市日欣凈化設備有限公司www.guolvjinghua.com是專業的濾油機廠家，生產油過濾、水過濾、氣體過濾系列產品，以過硬的技術設計、生產滿足用戶的需要，國產化頗爾PALL、賀德克hydac性能品質優良，主要產品有：汽輪機油凈化系統、透平油濾油機、抗燃油再生濾油機、LYC濾油車、再生濾芯、防爆濾油機、除酸濾芯、移動式濾油機、高粘度油濾油機、精細濾油車、真空濾油機、聚結脫水濾油機。 電力行業、工程機械、冶金行業、近海油井和陸上油田行業、石油化工行業、機械加工行業
