日欣凈化HNP021M5KSHN潤滑油國產化PALL濾油機廠家

2018-11-16 17:28

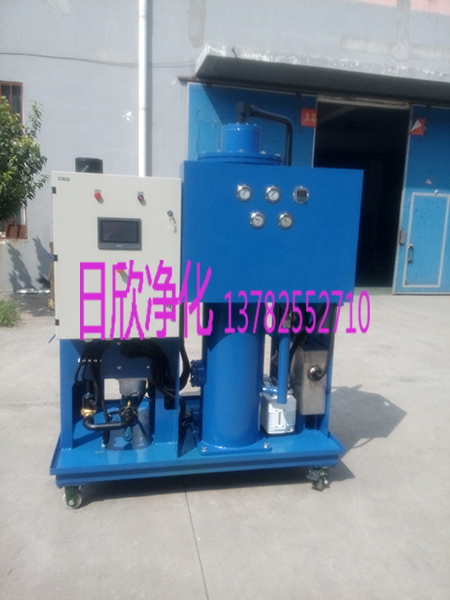

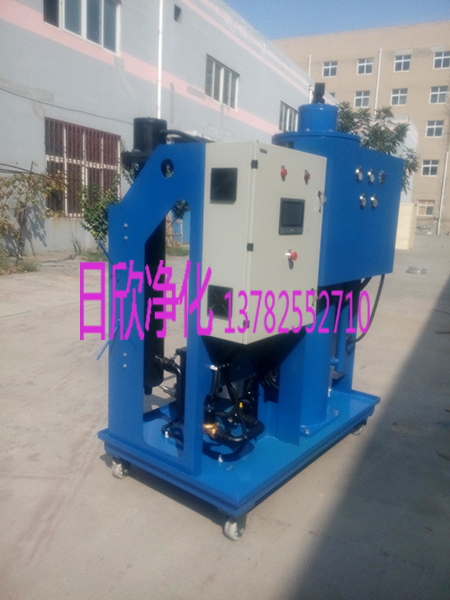

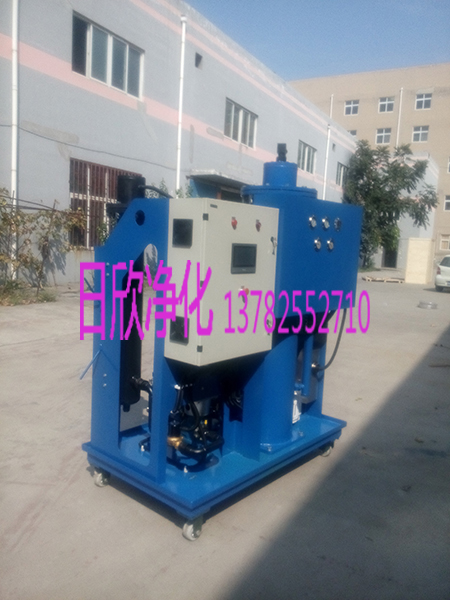

HNP021M5KSHN潤滑油國產化日欣凈化PALL濾油機
日欣凈化HNP021M5KSHN潤滑油國產化PALL濾油機

一、引言

1.國產化PALL濾油機內容概述：

產品介紹
技術參數
相關鏈接
售后服務
應用領域
技術支持
執行標準
性能特點
背壓式汽輪機運行規程三、調節、保安系統

2.國產化PALL濾油機解決問題：

通過減緩油液氧化，保持潤滑性和降低空氣混入，可以提高系統的可靠性和延長系統元件與油液的壽命。
HNP移動式油液凈化機通過去除水污染物和氣體來處理液壓油和潤滑油。
它可以是一個固定設備或移動設備，并且使用起來方便而經濟。
通過降低酸的形成，還能控制油液系統中的腐蝕。酸是通過水與系統中產生雜質而形成。

3.國產化PALL濾油機的過濾應用：

該HNP油液凈化機去除100%的游離水和多達95%的溶解水。它還去除100%的游離氣體和多達90%的溶解氣體。
顆粒的去除是在油液回到系統油箱之前，通過使用一個3微米的高β值濾芯來處理該油液而實現。對于高要求，可用一個1微米的濾芯

4.國產化PALL濾油機的特點：

HNP021油液凈化裝置設計堅固，惡劣的環境下可靠運行。
元件便于維護，濾芯容易更換。
HNP021分為固定式和移動式。HNP021接通電源，打開進出口閥并按下‘reste(復位)’和‘start(起動)’按鈕，即可開始油液凈化過程。
安全保護包括：高低液位浮子液位開關、輸出溢流閥（損壞設定成9bar）。進油口真空壓力開關和滴油盤浮子開關。
該裝置的自動控制器不斷地監測工作情況，如果液位和壓力超出正常范圍，可安全地使該系統停機。

日欣凈化HNP021M5KSHN潤滑油國產化PALL濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理

關鍵詞：

國產化日欣凈化潤滑油 HNP021M5KSHN PALL濾油機

HNP021M5KSHN國產化潤滑油PALL濾油機日欣凈化
日欣凈化HNP021M5KSHN潤滑油國產化PALL濾油機

二、正文

1.產品介紹

的過濾應用：通過降低酸的形成，還能控制油液系統中的腐蝕。酸是通過水與系統中產生雜質而形成。它可以是一個固定設備或移動設備，并且使用起來方便而經濟。該HNP油液凈化機去除100%的游離水和多達95%的溶解水。它還去除100%的游離氣體和多達90%的溶解氣體。HNP移動式油液凈化機通過去除水污染物和氣體來處理液壓油和潤滑油。顆粒的去除是在油液回到系統油箱之前，通過使用一個3微米的高β值濾芯來處理該油液而實現。對于高要求，可用一個1微米的濾芯解決問題：通過減緩油液氧化，保持潤滑性和降低空氣混入，可以提高系統的可靠性和延長系統元件與油液的壽命。

新鄉市日欣凈化設備有限公司HNP系列型號：

HNP006
HNP200
HNP021
HNP073

國產化日欣凈化HNP021M5KSHNPALL濾油機潤滑油
日欣凈化HNP021M5KSHN潤滑油國產化PALL濾油機

日欣凈化HNP021M5KSHN潤滑油國產化PALL濾油機廠家
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理

2.技術參數

車型	HNP021M5KSHN
正常工作真空值	-0.7～-0.9bar
進口	G1" 外螺紋
總電機功率	2.25KW
進口壓力	-0.4～4bar
出口	G1" 外螺紋
凈重	180Kg
除水除氣能力	去除所有的游離水、游離氣體、溶解水（至95%）和溶解空氣（至90%）
流量	20L/min
溫度范圍	10℃～70℃
最高粘度	700cSt
油液適用范圍	液壓油、潤滑油等
出口最大工作壓力	7bar
外形尺寸	長 1090mm 寬 620mm 高移動安裝 1041mm 固定安裝 1020mm

濾芯選型：進口：HM55420（1201803）
出口：HC9100FKS8H
空氣過濾器選型：HC0293SEE5
表1

代號	電壓
M	220V 1PH

表2

代號	頻率（Hz）
5	50Hz 1PH

表3

代號	濾芯選項
KS	KS(β12≥1000)

表4

代號	密封材料	使用油液
H	丁腈橡膠	石油基油液

表5

代號	安裝選項
N	固定式

4.售后服務

嚴格根據客戶實際工況需求，為客戶提供最佳的油處理解決方案，為客戶定制設計，定制生產，為客戶提供具有良好結構和性能的產品。
質量保證期內，設備運行期間,設備出現故障時，自接到通知后,工程技術人員8小時內做出響應,48小時內到現場。
實行終身全面技術支持，包括系統升級、設備改進、維護維修、技術咨詢等服務。
免費提供客戶所購設備的全部技術資料。
保證濾油機在正確安裝、正常使用和保養的條件下，壽命達到國家標準，且在其使用壽命內具有滿意的性能。
產品質保期：一至五年，服務超過國家三包標準。
保證所提供設備加工工藝完美，檢測手段完善，設備性能良好。

5.應用領域

鐵路內燃機及發電機：潤滑油及機油的過濾。
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。

6.技術支持

設備到達工作場地后，技術服務人員到現場無償指導設備的安裝及調試工作，培訓設備操作和管理人員。
在設備質保期后,由專職技術人員對設備的完好和正常運轉提供技術支持,當設備出現故障時,積極配合解決技術問題。
提供訂單換股份、訂單換訂單、訂單換原料等合作模式。
長期友好的用戶，由技術人員專職定期回訪或常駐工作單位。
提供同類設備已在運行的企業的狀態信息。
開展專項工程項目，為用戶產品在同行業內取得領先水平，提供濾油凈化方面的專業跟蹤服務。
專業技術工程人員配合使用廠家達到油品的運行指標。

7.執行標準

1.DL/T521－2004:

標準名稱:《真空凈油機使用驗收導則》

2.JB/T 2902-2010:

標準名稱:《水潤滑往復活塞高壓氧氣壓縮機技術條件》
標準主要內容:本標準規定了水潤滑往復活塞高壓氧氣壓縮機（以下簡稱氧壓機）的技術性能、技術要求、試驗方法、驗收規則和標志、包裝及貯存等。
本標準適用于吸氣壓力為（0.0005～0.0050）MPa、額定排氣壓力為（14.7～16.5）MPa，公稱容積流量不大于200m3/h，氣缸用蒸餾水潤滑的充瓶用氧壓機。

3.GB4942:

標準名稱:《電機外殼保護等級》

4.JB/TQ367:

標準名稱:《泵用鑄鐵件技術條件》

5.GB/T17488-1998
(ISO3724- 1976)

標準名稱:液壓濾芯流動疲勞特性的驗證
適用設備:濾芯抗破裂試驗臺50
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min

6.GB50065-1994:

標準名稱:《交流電氣裝置的接地設計規范》

7.JB/TQZ368:

標準名稱:《泵用鑄鋼件焊補》

8.GB/T17488-1998
(ISO3724- 1976)

標準名稱:液壓濾芯流動疲勞特性的驗證
適用設備:冒泡試驗臺MP-15K
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa

9.GB/T14041.4-993
(ISO3723-1976)

標準名稱:液壓濾芯—端載荷試驗方法
適用設備:冒泡試驗臺MP-15K
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa

10.GB/T17486-2006
(ISO3968-2001)

標準名稱:液壓濾芯壓降流量特性的測定
適用設備:流阻試驗臺200
主要參數:管路最高耐壓值2.5MPa,最大測壓量程0.6MPa,流量段根據需要可選0L/min—200L/min

11.GB/T 14041.1-1993
(ISO2942-2004)

標準名稱:液壓濾芯結構完整性檢驗
適用設備:冒泡試驗臺MP-10K
主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-10000Pa

12.GB985:

標準名稱:《氣焊、手工電弧焊及氣體保護焊、焊縫坡口基本型式及尺寸》

13.JB/TQ366:

標準名稱:《泵用鑄鋼件技術條件》

8.性能特點

設有三級過濾、輕便靈活、操作方便、超低價格、不用濾紙、不污染場地

整機效率高，工作噪音低，壽命長。
油中機械雜質經過濾后達國家新油標準。
提供最佳的性能和最緊湊的設計。
操作簡便，維護間隔長，低能耗，運行成本小，濾油效率高。
采用優質濾材，納污量大、耐腐蝕、耐高溫，機械強度好，除雜質精度高。
可方便的用于單獨抽油、注油、補油功能，以滿足現場使用要求。
該機小型輕便，結構緊湊，移動靈活。

9.日欣凈化背壓式汽輪機運行規程三、調節、保安系統

一、保安系統

保安系統分為機械和電氣兩部分。危急遮斷器、危急遮斷器連桿、汽閥總成組成機械保安部分。轉速齒輪、轉速表、停機電磁鐵組成電氣保安部分。

1、主汽門操作

操作主汽門過程中要密切注意汽輪機轉速。首先，順時針旋轉主汽門手輪，制動導向塊將向上移動，并壓縮主彈簧，主汽門中的制動轉軸在扭轉彈簧的作用下與制動導向塊上的制動導向鍵咬合，制動導向塊將被定位。第二步，慢慢逆時針旋轉主汽門手輪，主汽門閥桿將慢慢上升，閥碟將逐步打開。第三步，汽機正常運行后，逆時針旋轉主汽門手輪，直至旋不動為止，此時主汽門將全開，然后將主汽門手輪旋回半圈。

2、手動停機

掀起危急遮斷器連桿部套中的手柄，制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。

3、電氣停機

使停機電磁鐵激勵，將使得制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。

4、超速停機

當汽輪機轉速超過額定轉速的10%～12%時，飛錘的離心力大于彈簧力，飛錘飛出，撞擊危急遮斷器連桿部套中頂桿，使得制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。另一方面，當汽輪機轉速超過額定轉速的9%時，機頭數字轉速表跳機觸點閉合，使停機電磁鐵激勵，實現電氣保護停機。

二、調速部分
調速部分是由 Woodward TG-17機械液壓調速器、調節連桿和調閥組成。
1、當機組采用Woodward TG-17 調速器時。

TG-17構成如下：內置油箱、齒輪泵、蓄能器、伺服馬達、錯油門、離心飛輪、反饋杠桿、調速螺釘?shù)取?/p>

當汽輪機處于穩定工況時，錯油門滑閥處于中間位置，伺服馬達活塞下腔油口關閉，高壓油不能進入伺服馬達活塞下腔，而且伺服馬達活塞下腔油也不能泄入油箱，油動機處于穩定位置。

當外部原因引起汽輪機轉速升高時，離心飛輪離心力增大，錯油門滑閥上移，伺服馬達活塞下腔油口與泄油接通，油壓減小，因而伺服馬達活塞下移，驅動軸逆時針轉動，調節汽閥關小，汽輪機轉速下降。同時，由于驅動軸逆時針轉動，使得反饋杠桿下壓錯油門滑閥，使伺服馬達活塞下腔泄油面積減小直至關閉，即錯油門滑閥又回到中間位置，伺服馬達活塞停止移動，調節汽閥處于新穩定點，汽輪機轉速又在一較低點（取決于轉速不等率）維持恒定。反之亦然。

當順時針旋轉機械液壓調速器端部的調速螺釘時，反饋杠桿下壓錯油門滑閥，使伺服馬達活塞下腔油口與高壓油接通，高壓油進入伺服馬達活塞下腔，使之上行，調節汽閥開大、汽輪機轉速升高。同時，因為汽輪機轉速升高，離心飛輪離心力增大，錯油門滑閥上移，使伺服馬達活塞下腔進油面積減小直至關閉，錯油門滑閥又回到中間位置，伺服馬達活塞停止移動，調節汽閥處于新穩定點。反之亦然。

2、當機組采用TG-17E執行器+電子調節器時，電子調節器接收來自轉速傳感器的汽輪機轉速信號并與轉速給定信號相比較，經調節器計算后輸出20~160mA閥位給定指令到TG-17E執行器，通過TG-17E執行器拉動調節汽閥，通過調節汽閥調節進汽量以控制轉速(負荷)。
